高达80Gbps! VESA放大招，推出DP2.0融合雷电3/USB-C

  VESA标准组织今天正式宣布了全新的DisplayPort 2.0影音数据传输标准规范，与雷电3、USB-C紧密结合，可满足8K乃至更高级别的显示输出需求。

01

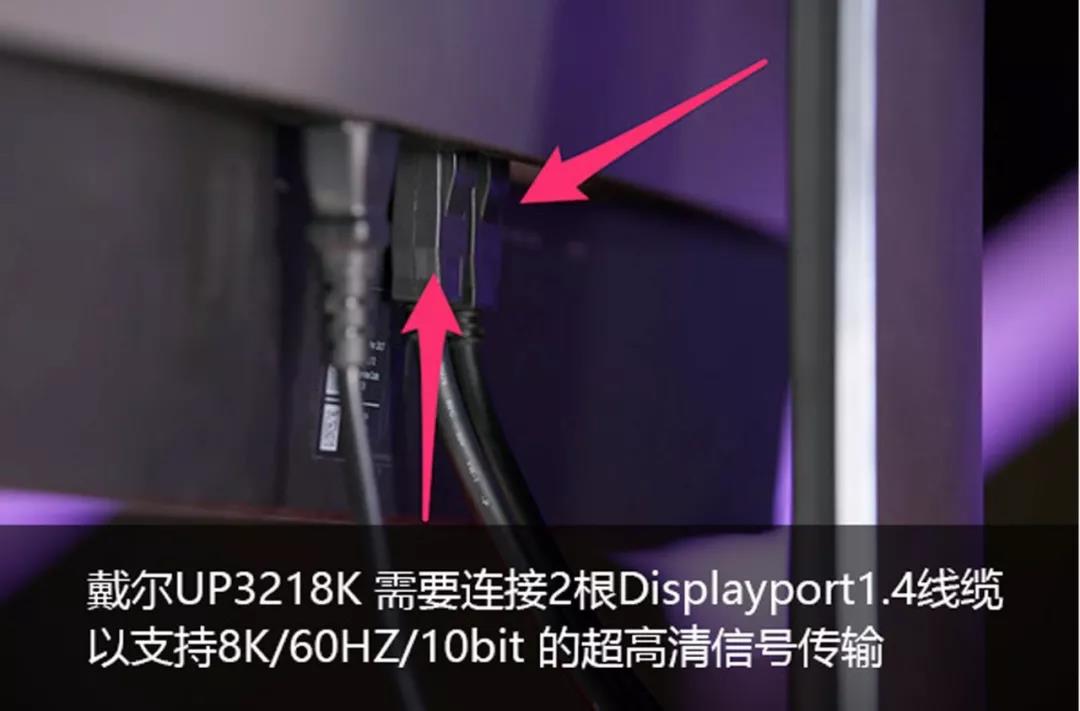

以往DisplayPort1.4最高支持60HZ

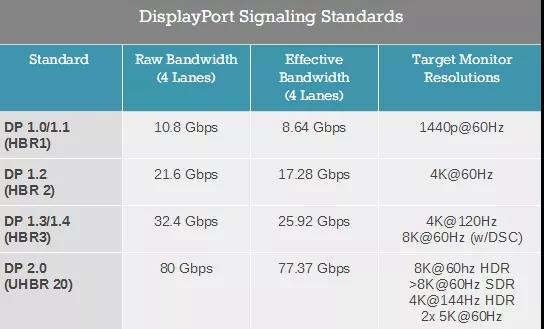

     DP 1.1、1.2、1.3/1.4的理论总带宽分别为10.8Gbps、21.6Gbps、32.4Gbps，但有效率都只有80％(8/10b编码)，难以满足6K、8K高分辨率和高色深、高刷新率的需求。

02

目前DisplayPort 2.0传输速度整整翻了三倍

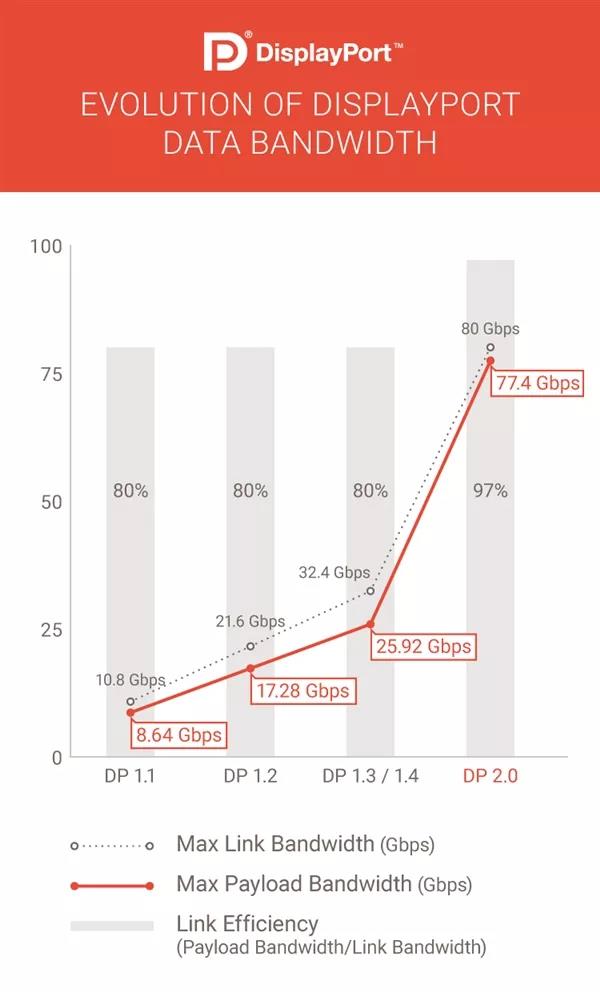

      DP 2.0将理论带宽一举提升到了80Gbps，并且采用全新的编码机制128/132b，将有效率提升至97％，实际可用高达77.4Gbps，相当于DP 1.3/1.4的整整三倍，远远超过HDMI 2.1的理论带宽48Gbps。

      这样一来，DP 2.0可以轻松支持8K/60Hz HDR、>8K/60Hz SDR、4K/144Hz HDR、2×5K/60Hz等输出格式，不仅能支持任何8K显示器且不需要压缩，还可以支持到30-bit色深(超过10亿色)，实现8K HDR。

03

DisplayPort 2.0几乎换成雷电3

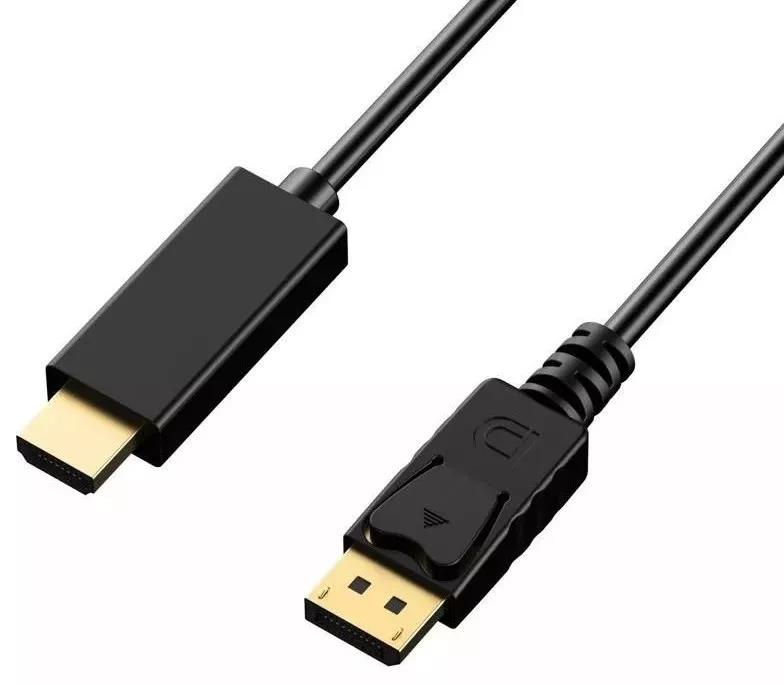

     DP 2.0的官方物理接口有两个，一是原有DP接口保持不变并向下兼容，二是USB-C接口(DP Alt模式)，同时内部物理层几乎完全换成了雷电3，毕竟它已经完全开放，本身就可以实现40Gbps的高带宽，直接拿来利用要比从零开发简单得多。

     但是，不同于USB 4几乎直接就是把雷电拿过去改了个名，DP 2.0更进一步，改变了内部机制。

      雷电3内部有四个20Gbps的通道，双向全双工机制，每个方向两个通道，因此输入输出带宽都是40Gbps，只不过可以同时工作。

 DP 2.0出于单向传输更大规模数据的需求，改成了单向单工机制，四个通道一致对外，因此获得了80Gbps的总带宽。

04

DisplayPort 2.0线材有三种不同机制

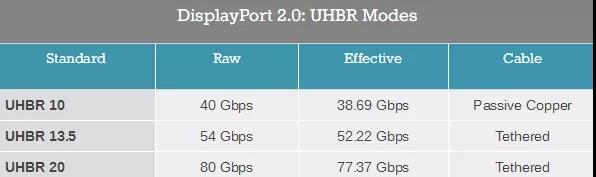

      DP 2.0其实引入了三种不同机制，每通道带宽分别设定在10Gbps、13.5Gbps、20Gbps，VESA称之为“超高比特率”(UHBR/Ultra High Bit Rate)，按照带宽分别叫做UHBR 10、UHBR 13.5、UHBR 20。

      UHBR 10的原始带宽为40Gbps，有效带宽38.69Gbps，被动型铜线材即可，此前的DP 8K线材认证项目其实就包括它，也就是通过了8K认证的DP数据线就符合UHBR 10的信号完整性要求。

      UHBR 13.5、UHBR 20就不一样了，原始带宽54Gbps、80Gbps，有效带宽52.22Gbps、77.37Gbps，被动线材只能用于极短距离传输，比如笔记本扩展坞，长一点就需要主动线材，也就是植入相应控制和放大芯片。

05

总结

     DP 2.0将成为这一标准自2007年诞生以来最大规模的升级，物理层完全转向雷电3，带宽和有效率飙升，后8K时代也可满足，DP距离统一PC传输的梦想又近了一步。

     VESA预计首批基于DP 2.0的零售产品将在2020年晚些时候问世，速度还是相当快的，毕竟有了成熟的雷电3作为基础。
